معرفی اجمالی

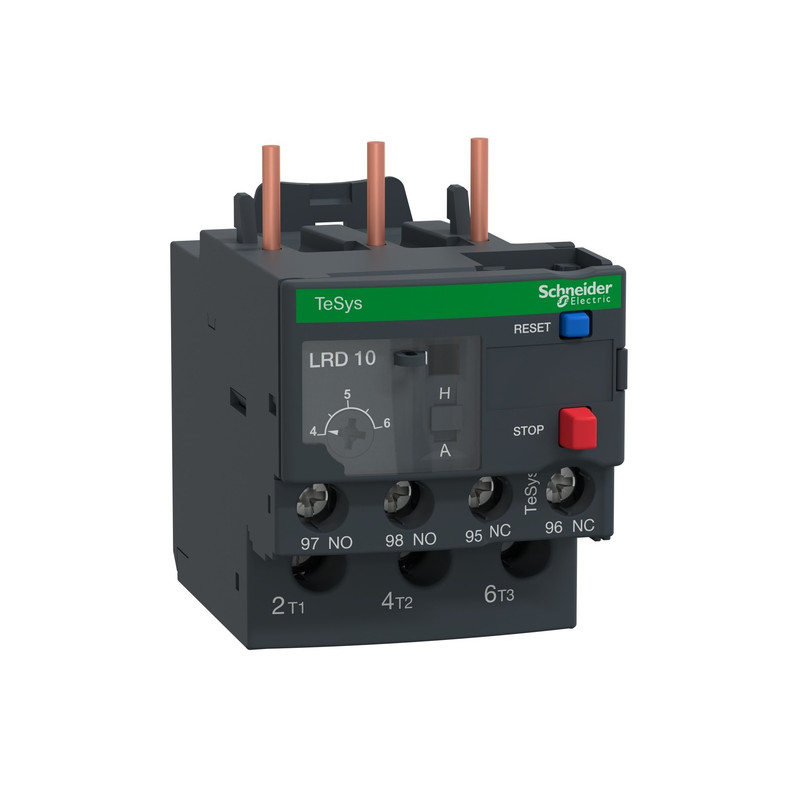

بیمتال اشنایدر LRD10، رله حرارتی TeSys LRD اضافه بار 6 آمپر 690 ولت AC/DC است که در محدوده تنظیم جریان حرارتی 4-6 آمپر با کلاس تریپ 10 برای حفاظت از موتورهای 3 فاز 2.2 کیلووات در 400 ولت استفاده میشود. این محصول را میتوان در شبکههای تا فرکانس 400 هرتز استفاده کرد. بی متال اشنایدر مجهز به سیستم تشخیص قطع فاز میباشد. حساسیت قطع فاز در این بیمتال برابر با 130 درصد Ir در دو فاز و در فاز دیگر برابر با 0 و آستانه عملکرد و قطع این بیمتال برای اضافه برابر با 1.14 جریان نامی با 0.06 اختلاف است
مشخصات
| کاربرد: | صنعتی |
|---|---|
| ابعاد: | 70x100x50 میلیمتر |
| سایر توضیحات: | در این محصول می توان با یک ولوم قابل تنظیم، رنج جریان را انتخاب کرد که هم با حالت دستی و هم اتوماتیک قابل تنظیم است. هم چنین بی متال اشنایدر به یک دکمهی تریپ مجهز شده که با آن می توان عملکرد صحیح دستگاه را تست کرد. به علاوه در این بیمتال کلیدهای ریسِت (آبی) و استوپ (قرمز)، نشانگر وضعیت بی متال و 2 کنتاکت کمکی 1NO+1NC برای مشخص کردن خطا تعبیه شده است. دکمهها و پیچهای تنظیمی با یک محفظهی شفاف شیشهای محافظت میشوند. بیمتال اشنایدر با ترمینالهای پیچی مستقیم به ترمینالهای پایین کنتاکتورهای 3 پل LC1D09-D38 متصل می شود. میتوان این بیمتال را جدا از کنتاکتور هم نصب کرد، که در این صورت باید ار بلوک ترمینال LAD7B106 استفاده کرد و با کمک DIN ریل یا ترمینال پیچی روی تابلو نصب میشود. بیمتال اشنایدر در دمای 20 - تا 60 درجه سانتی گراد به خوبی کار می کند و درجه حفاظت آن IP20 است. |
